Procédure NLB

Prérequis

Deux machines Windows Server sur le même réseau, avec les carracteristeques suivantes:

• NLB1 : 10.1.1.6 — NLB2 : 10.1.1.7
• Y avoir installé « Équilibrage de la charge réseau »
• Et les joindre au domaine

Mise en place de l’équilibrage de charge

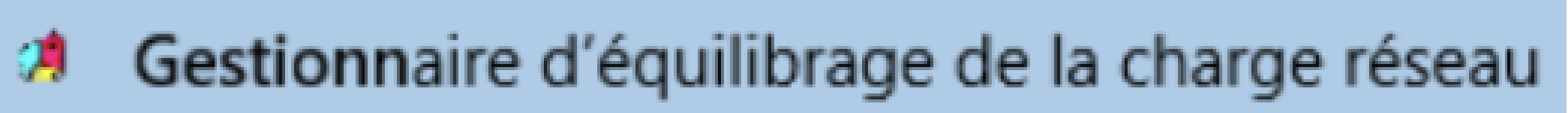

• Sur NLB1, lancer le panneau « Outils d’équilibrage de la charge réseau »

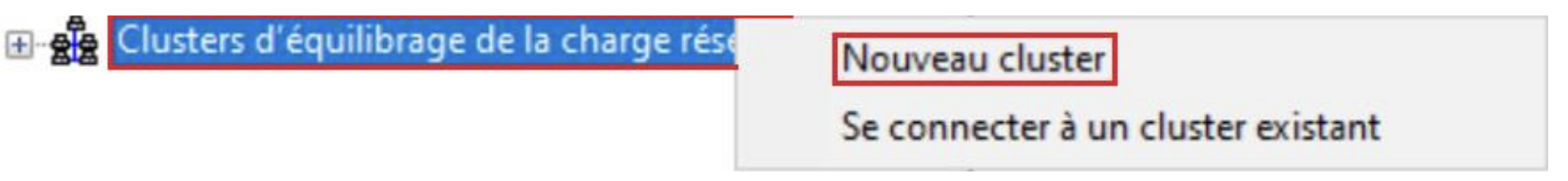

• Cliquer droit et faire « Nouveau cluster »

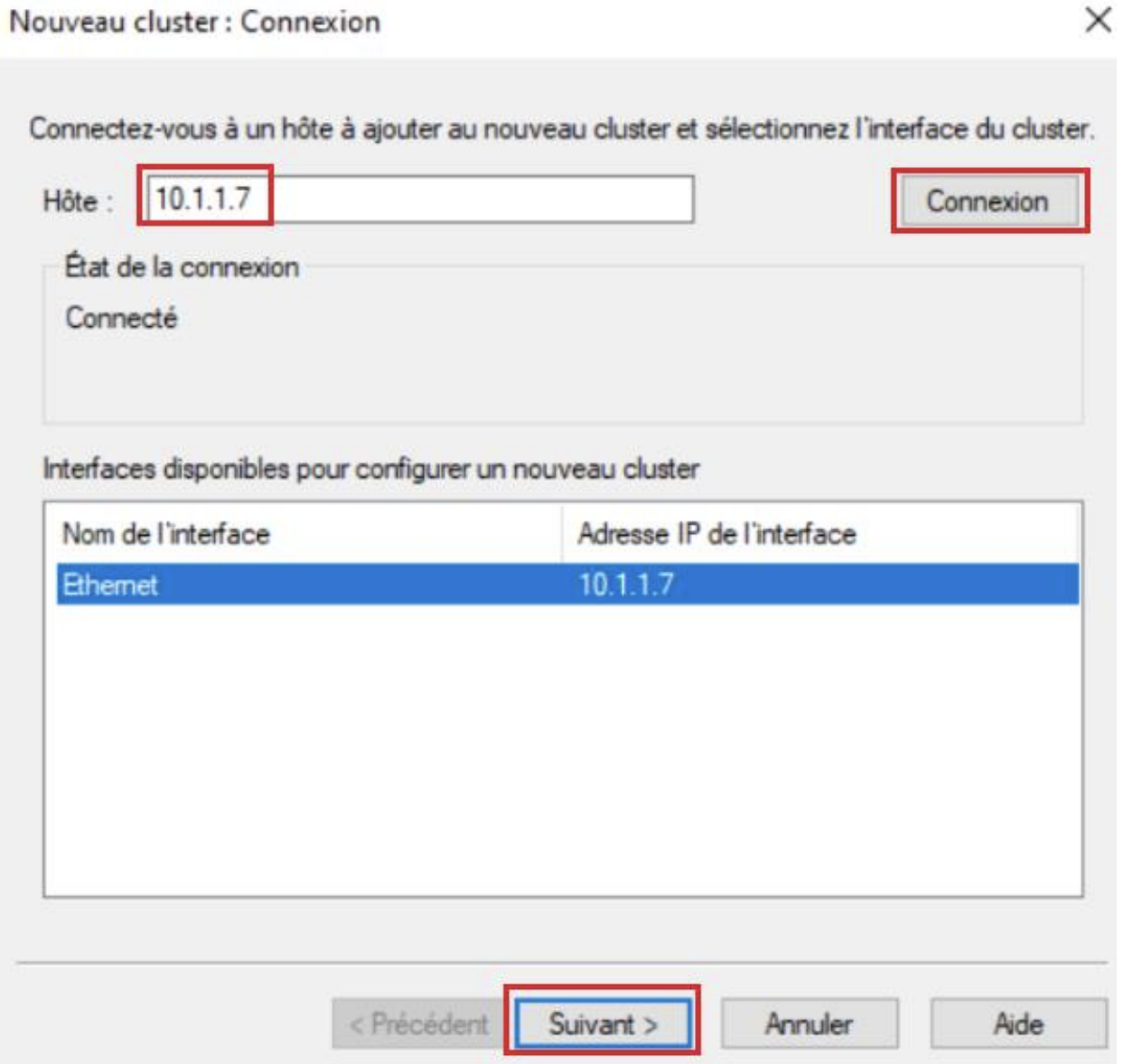

• Pour la création, renseigner l’adresse de NLB1

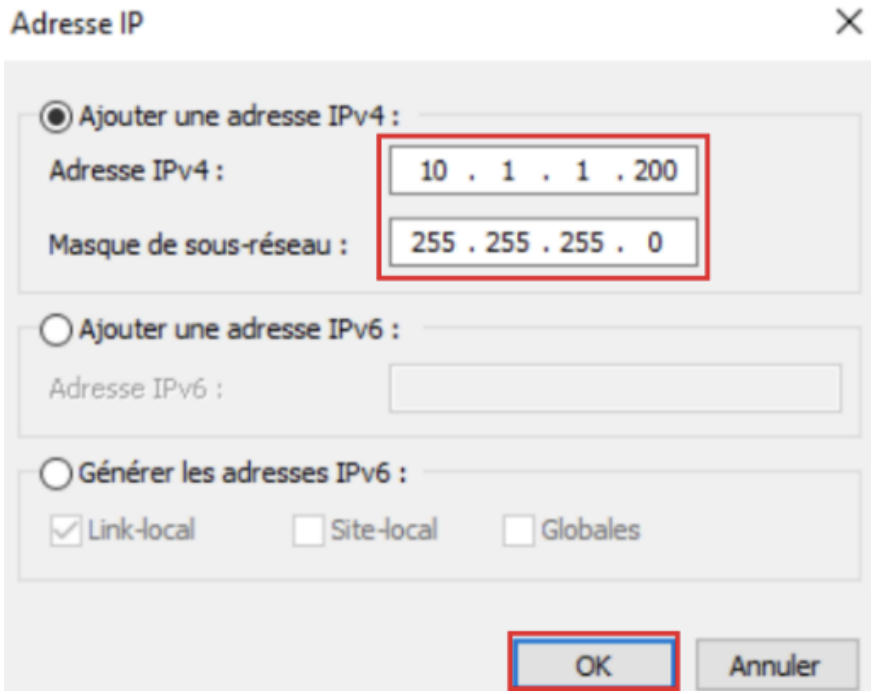

• Renseigner ensuite l’adresse virtuelle du cluster

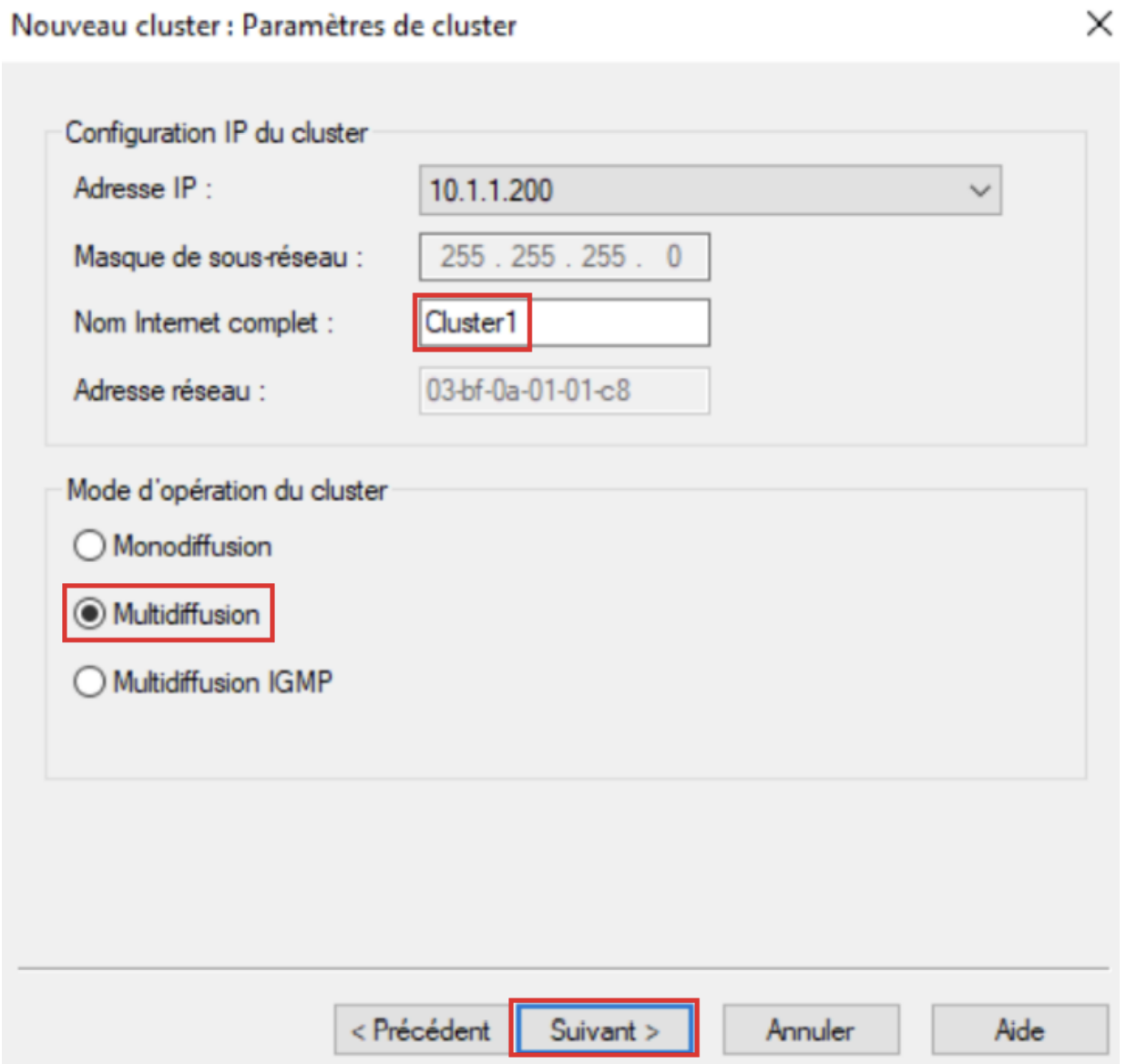

• Choisir le mode « Multidiffusion »

• Sur NLB2, lancer également l’outil NLB et au lieu de créer un nouveau cluster, cliquer sur « Se connecter à un cluster existant »
• Remplir donc les informations du cluster à rejoindre.

Tester le bon fonctionnement de l’équilibrage

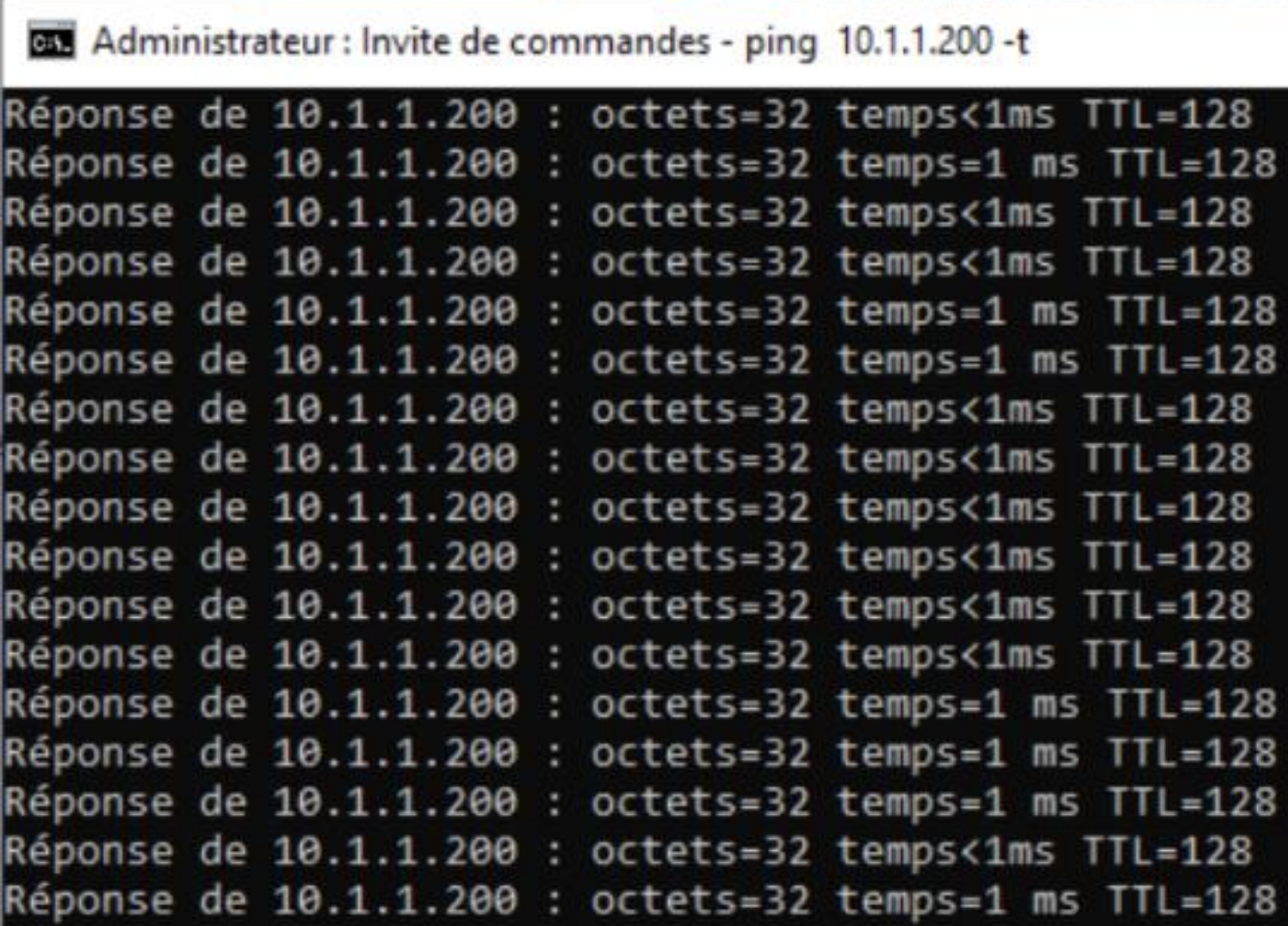

Il est possible de tester le bon fonctionnement du NLB en lançant la commande ping dans une autre machine ping 10.1.1.200 -t
Sur l’image, on voit donc la réponse du cluster, bien qu’il n’y eût qu’une seule des machines NLB allumée, mais si les deux machines sont éteintes, le cluster tombera.
